Pasta TOFFEE caramelo

Pasta Toffee caramelo

Toffe caramelo

BTCP028

Paquete de 12.5 kilos = 27.5 Libras

Pasta cerámica Cono 5 a 11

Temperatura media | 1200-1300ºC

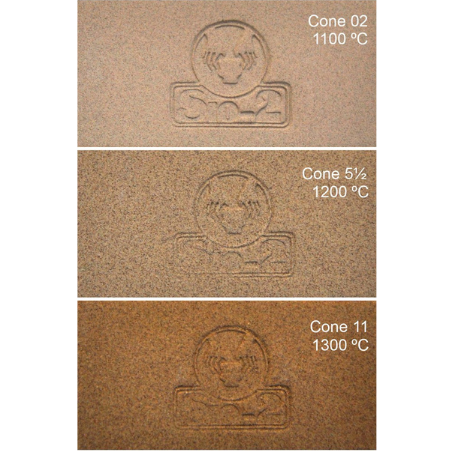

Pasta refractaria caramelo con 40 % chamota impalpable 0-0.2 mm. Diseñada para cerámica artística, es ideal para para tornear y modelar piezas con finos detalles y superficie lisa. El elevado contenido en chamota le proporciona un excelente comportamiento durante el secado y la cocción. En función de la temperatura de cocción, desarrolla una bella gama de tonos naturales, desde el beige avena al marrón caramelo, que crean una base cálida muy apreciada en decoración cerámica. Apto para vajilla (food-safe), según ISO 6486. Disponible en pasta plástica extrusionada.

Temperatura de cocción: 1200-1300ºC

Temperatura bizcocho: 1000ºC

Humedad: 19%

Plasticidad (IP Atterberg): 13

Calcimetría (CaCO3): 0%

Contracción secado: 6.2%

Contracción cocción 1300ºC: 5.6%

Porosidad (absorción de agua) 1300ºC: 0.1%

Resistencia mecánica en seco: 3.5 N/mm2

Resistencia mecánica cocido 1300ºC: 50.8 N/mm2

Coeficiente dilatación 1250ºC (25-500ºC): 67.6×10^-7ºC^-1



TOFFEE refractory caramel

BTCP028

Package: 12.5 kg = 27.5 lbs

Cone 5 to 11 Ceramic Clay

Mid-range Temperature | 2192–2372ºF

Caramel-colored refractory clay with 40% impalpable grog (0-0.2 mm). Designed for artistic ceramics, it is ideal for throwing and shaping pieces with fine details and a smooth surface. The high grog content provides excellent performance during drying and firing. Depending on the firing temperature, it develops a beautiful range of natural tones, from oat beige to caramel brown, creating a warm base highly valued in ceramic decoration. Suitable for tableware (food-safe), according to ISO 6486. Also available as an extruded plastic clay.

Technical Data:

Firing temperature: 2192–2372ºF

Bisque firing: 1832 ºF

Moisture: 19%

Plasticity (Atterberg PI): 13

Calcimetry (CaCO₃): 0%

Drying shrinkage: 6.2%

Firing shrinkage at 1300 ºC: 5.6%

Porosity (water absorption at 1300 ºC): 0.1%

Dry mechanical strength: 3.5 N/mm²

Fired mechanical strength at 1300 ºC: 50.8 N/mm²

Thermal expansion coefficient at 1250 ºC (25–500 ºC): 67.6 × 10⁻⁷ ºC⁻¹
