Pasta Luna gres moteado
Luna gres moteado
BTCP021
Paquete de 12.5 kilos = 27.5 Libras
Pasta cerámica Cono 5 a 9
Temperatura media | 1200-1260ºC

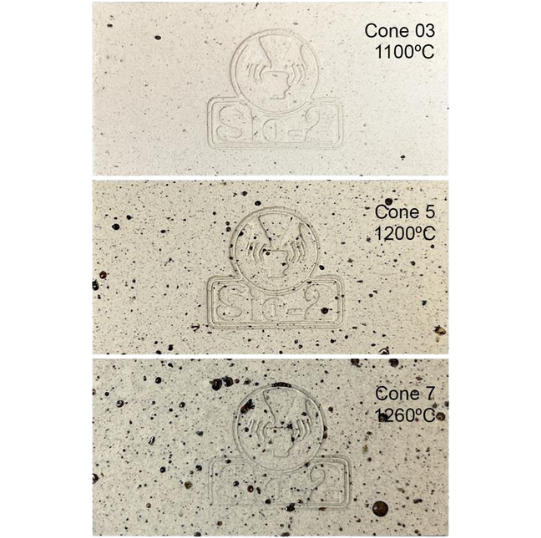

Pasta de gres moteado con chamota impalpable 0-0.2 mm. Diseñada para cerámica artística, contiene minerales fundentes que desarrollan una seductora superficie con puntos oscuros de distintos tamaños y tonalidades que destacan en una matriz de color blanco marfil. Su elevado contenido en chamota le proporciona un excelente comportamiento durante el secado y la cocción. La decoración con esmaltes transparentes es ideal para realzar la viveza del efecto moteado. Disponible en pasta plástica extrusionada.
Temperatura de cocción: 1200-1260ºC
Temperatura bizcocho: 1060ºC
Humedad: 19%
Plasticidad (IP Atterberg): 14
Calcimetría (CaCO3): 0%
Contracción secado: 5.8%
Contracción cocción 1260ºC: 5.3%
Porosidad (absorción de agua) 1260ºC: 0.0%
Resistencia mecánica en seco: 2.7 N/mm2
Resistencia mecánica cocido 1260ºC: 29.2 N/mm2
Coeficiente dilatación 1250ºC (25-500ºC): 61.1×10^-7ºC^-1
Luna Speckled Stoneware
BTCP021
Package: 12.5 kg = 27.5 lbs
Cone 5 to 9 Ceramic Clay
Mid-range Temperature | 2192–2300ºF
Speckled stoneware clay with ultra-fine grog (0–0.2 mm). Designed for artistic ceramics, it contains fluxing minerals that create an attractive surface with dark speckles of various sizes and shades, standing out against an ivory-white matrix. Its high grog content provides excellent performance during drying and firing. Decoration with transparent glazes is ideal for enhancing the vibrancy of the speckled effect. Available as an extruded plastic clay body.
Technical Data:
Firing temperature: 2192–2300ºF
Bisque firing: 1940 ºF
Moisture: 19%
Plasticity (Atterberg PI): 14
Calcimetry (CaCO₃): 0%
Drying shrinkage: 5.8%
Firing shrinkage at 1260 ºC: 5.3%
Porosity (water absorption at 1260 ºC): 0.0%
Dry mechanical strength: 2.7 N/mm²
Fired mechanical strength at 1260 ºC: 29.2 N/mm²
Thermal expansion coefficient at 1250 ºC (25–500 ºC): 61.1 × 10⁻⁷ ºC⁻¹
Valoraciones
No hay valoraciones aún.
